安防周界雷达

产品概述详细参数

安防周界雷达采用FMCW体制，具有距离盲区小、没有速度盲点、高距离分辨力、抗干扰性良好等特点。可以侦测雷达覆盖范围内的移动人员、大型动物、移动车辆等低速或者高速移动目标。雷达可探测目标穿越的距离、速度、高度信息，由此可划分报警区域及配合球机等外设进行联动。

后台接入的软件平台会自动弹出报警电子地图，联动视频图像，并可在多个指定的监视器上同时弹出报警位置视频画面，系统与视频监控进行联动并可将该区域监控图像自动切换到大屏幕画面。

Ø 功能特点

² 准确报警：雷达能够探测各种快速或慢速的入侵目标，包括移动的车辆、人和大型动物。

² 精确定位：能够准确定位入侵目标，输出入侵目标的距离信息。

² 联动抓拍：雷达引导球机准确定位目标，控制联动摄像机作近场抓拍。

² 快速响应：从发现警情到报警中心收到警讯过程不过0.5秒。

² 低误报率：非附录列举情况下，误报次数不跨越1次/月。

² 低漏报率：非附录列举情况下，漏报次数不跨越1次/100次。

² 可定制化：雷达485输出接口，可提供继电器、网络传输模块。

² 可靠性高：微波雷达能够全天候工作。

Ø 应用领域

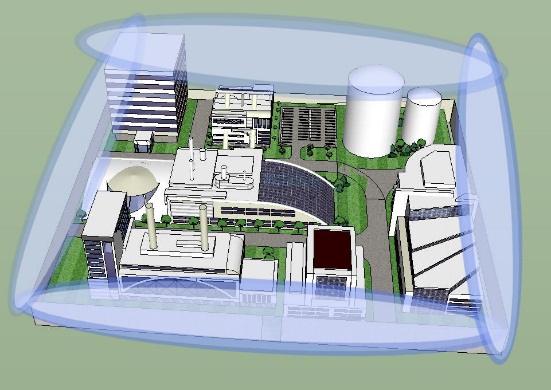

² 厂区保护

² 机场安全区域保护

² 输油管道和油田保护

雷达类型	固定式微波平板型
天线波束宽度	near：70°× 100°@3dB far：5°× 20°@3dB
中心频率	24.15GHz
发射功率	≤15dBm
电源	（9～36）V DC
额定功率	<10W
探测距离	（0.1～250）m
探测高度	near：22m+H（D=18m） far：44m+H（D=250m） D：为距离雷达的径向距离 H：雷达的架设高度
网口传输协议	TCP/IP
网口类型	100M/1000M自适应
雷达工作模式	服务器
最大连接客户端数量	10个
IP	可查询可更改
远程操控升级	支持
防区及屏蔽区划分功能	有（最多5个矩形区域）
距离分辨率	近程：0.25m 远程：1m
角度分辨率（MAX）	近程水平：31° 远程水平：2.2° 近程俯仰：32° 远程俯仰：8.5°
角度精度（MAX）	近程水平：＜8.3° 远程水平：＜1° 近程俯仰：＜8.6° 远程俯仰：＜2.7°
检测测速范围	0.36km/h～36km/h
是否测高	是
最大同时检测目标数目	64个
产品类型	传感器
数据更新率	最小64ms，可配置
工作温度范围	-40ºC～+75ºC
工作湿度范围	5%RH～95%RH
通信接口	RS485，网口,继电器开关量
安装方式	支柱、墙面等
雷达尺寸	240mm（长）×195mm（宽）×58mm（高）
